História a konfigurácia počítača:

Komponenty:

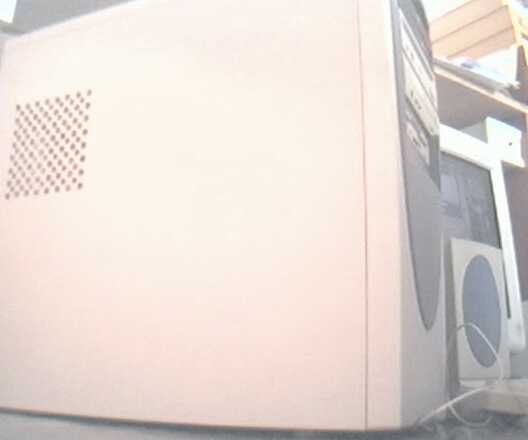

Skrinka Midi Tower noname ATX 200W (15.12.2000)

od 10.3.2002 vymenený zdroj za 350W P4 EC
od 15.3.2002 zlepšené chladenie skrinky
V bočnici vyvŕtané vetracie otvory a cez vzduchový tunel prívod k chladiču procesora
(2x ventilátor 8x8cm v sérii 1.vpredu dole fúka dnu, 2.vzadu pod zdrojom fúka von)
výrazne pomohlo, teplota vo vnútri o 3-4°C menšia, tak isto aj hard disk
od 1.12.2002 vymenený zdroj za 420W P4 JHT Golden Tree 420PP
žiaľ má opačné uchytenie, druhý ventilátor je do vrchnej steny, budem musieť upraviť
je celkom tichý
napätie na konektore v rozsahu 5V: 5.05-5.00, 12V: 12.15-12.45
motherboard monitor v rozsahu 5V: 4.91-4.78, 12V: 12.01-12.33
rozsah záťaže:
min.: idle pri 1.700V 1333MHz (cca 40W)
max.: load pri 1.825V 1467MHz (cca 90W)
Základná doska ABIT KT7-RAID (15.12.2000)
BIOS
od 15.12.2000 UL
od 20.03.2001 YH
od 25.06.2001 3C
odstránil problem s padaním HDTach pri advance test
od 11.05.2002 7N
? problém s pamäťou CAS2 len do 138MHz, CAS3 do 145MHz
výmena základnej dosky za ABIT KT7A ver. 1.0 (žiaľ 1.3 som nezohnal) (12.10.2002)
BIOS
od 12.10.2002 A9
Pamäť 2x 128MB PC133 CAS 3 Apacer (1. 15.12.2000, 2. 20.3.2001 - 25.5.2002)
beží na 141MHz CAS 2
pri 145MHz prvé chyby v teste GOLD Memory
pri 148MHz prvé chyby v teste MEM86
do W98 nabootoval aj pri 151MHz
s novým BIOSom 7N beží len na 138MHz CAS 2
Pamäť 1x 256MB PC133 CAS 3 M-tec (24.5.2002)
beží na 149MHz CAS 2
pri kombinácii s pôvodnými Apacermi sa výrazne zhoršuje časovanie
CAS2 len do 136MHz, CAS3 do 141MHz
zatiaľ budem používať len 256MB Micron a neskôr uvidíme
pridal som 1x 128MB PC133 CAS 3 M-tec (12.10.2002)
s KT7A pri FSB=memclk pri 3.3V ide len do 136MHz
pri 3.4V 138MHz, pri 3.5V 141MHz, pri 3.6V 143MHz
zatiaľ budem používať tak, uvažujem aj o Apacer 512MB CL2
vyskúšal som 512MB Transcend ECC (17.11.2002)
na CL2-2-2 išla len na 100MHz, 133MHz len s CL3-3-3
doplnil som 128MB Apacer (celkovo 512MB) (17.11.2002)
ide len o málo horšie ako keď sú len 2 M.tec moduly
používam na 137MHz CL2-2-2 pri 3.5V
Pamäť 1x 512MB PC133 CAS 2 IBM/Infineon (18.1.2003)
+ 256MB M.tec (spolu 768MB)
používam na 137MHz, ešte je rezerva (až vymením procesor) pri 3.4V
takže výmena procesora priniesla problémy s FSB>130MHz, teraz beží na 129MHz
ale beží aj na 113MHz s pamäťou na +33, t.j. 151MHz pri CL 2-2-2
Procesor Duron 650@900 (8,5x106 1.6V) (15.12.2000 - 11.5.2002)
D650AUT1B
AKBA0033EPBW
odomknutý strieborným elektrovodivým lakom KB-Leitsilber Art.Nr. 01740 (20.3.2001)
z RB na Vysokej, BA
išiel aj na 1007 (9,5x106 1.825V) ale pre 200W zdroj to už moc vhodné nebolo
napätie 12V stúplo na 12.22V a 5V kleslo na 4.84
po cca 9 mesiacoch spôsobil lak občasné výpadky počítača (zmizlo zobrazenie na monitore)
reklamovaná videokarta, bola OK
výpadky sa opakovali, občas pomohlo dotlačenie kariet, niekedy dotlačenie pamätí
po takejto "oprave" počítač išiel niekedy 1 hodinu, niekedy aj 8 hodín
podozrievaný mainboard, po výmene procesora za iný však počítač bežal OK
chyba asi spôsobená zrnkami z laku, ktoré náhodne skratovávali mostíky L1 medzi sebou
procesor som vyčistil tech. liehom a mostíky L1 spojil tužkou, neskôr znovu pôvodným lakom
s novým zdrojom nastavený na 650@933 (9x103.6 pri 1.65V)
išiel stabilne aj na 1007 (pri 1.81V), ale bolo by treba vylepšiť chladenie
skrinky (po 5 hodinách teplota vo vnútri 35°C, procesor 52°C a disk 44°C)
pri 950 (po 5 hodinách teplota vo vnútri 33°C, procesor 47°C a disk 41°C)
samozrejme pri plnej záťaži procesora (pri idle vo vnútri 31°C, procesor 35°C
od 15.3.2002 zlepšené chladenie skrinky, preto
nové nastavenie na 650@965 (9x107.2 pri 1.75V)
pri idle teplota vo vnútri 29°C, procesor 33°C, teplota okolia 25°C
napätia (12V = 11.65V 5V = 4.95V)
po 5 hod. CPU Stability Test teplota vo vnútri 31°C, procesor 49°C a disk 38°C
napätia (12V = 11.88V 5V = 4.81V)
Procesor Duron (Morgan) 1000@1150 (11x104,6 1.775V) (11.5.2002 - 24.5.2002)
D1000xxxxx
AHHAA0142xx
výkon bol nižší, ako som očakával, takže dôjde k výmene
Procesor Athlon (Thunderbird) 1333@1290 (12x107,6 1.6V) (24.5.2002)
A1333AMS3C
AYHJAR0128DPMW
Y6606950014
keď som išiel odomykať mostíky L1, zistil som, že je už odomknutý výrobcom
(príjemne ma to prekvapilo)
skúšam rôzne nastavenia voltáže, FSB a multiplikátora (12 alebo 13) tak, aby bol
ventilátor na chladiči procesora ešte tichý pri práci s videom (nahrávanie, enkódovanie)
(vyzerá, že to bude niekde medzi 1.575-1.65V a 1250-1350MHz)
celkom mi chýba, že nemám dostupný multiplikátor 12.5
Takže optimálne zatiaľ vyzerá 1333@1367 (105.15x13) pri 1.65V
teplota a napätia pri Idle
CPU = 35°C, U5V = 4.98V U12V = 11.59V
teplota a napätia pri CPU Stability test - Warm only
CPU = 52°C, U5V = 4.76V U12V = 11.89V
teplota a napätia pri CPU BurnK7
CPU = 52°C, U5V = 4.71V U12V = 11.95V
po výmene MoBo za KT7A nové nastavenie 1333@1402 (140x10) pri 1.725V
teplota a napätia pri Idle
CPU = 36°C, U5V = 4.98V U12V = 11.62V
teplota a napätia pri CPU Stability test - Warm only
CPU = 54°C, U5V = 4.71V U12V = 11.93V
teplota a napätia pri CPU BurnK7
CPU = 55°C, U5V = 4.68V U12V = 12.01V
z dôvodu rozšírenia pamäte a hluku ventilátoru znížená frekvencia na 1373 pri 1.675V (17.11.2002)
vypol som aj chladiaci bit v chipsete, lebo spôsoboval chybu (zamrznutie pri DivX)
teplota a napätia pri Idle
CPU = 48°C, U5V = 4.81V U12V = 11.77V
teplota a napätia pri CPU Stability test - Warm only
CPU = 51°C, U5V = 4.73V U12V = 11.85V
teplota a napätia pri CPU BurnK7
CPU = 53°C, U5V = 4.71V U12V = 11.95V
po výmene zdroja za JHT Golden Tree 420PP nové nastavenie 1333@1433 (136,5x10,5) pri 1.775V
čidlo na chladiči posunuté smerom von, aby vysoké otáčky nabehli až pri cca 55°C
teplota a napätia pri Idle
CPU = 50°C, U5V = 4.91V U12V = 12.01V
teplota a napätia pri CPU BurnK7
CPU = 56°C, U5V = 4.83V U12V = 12.13V
Procesor Athlon XP(Thoroughbred B0) 1700+(1467MHz)@1734 ( 1.6V) (23.1.2003)
AXDA1700DUT3C
JIUCB 0251SPMW
Na rozdiel od Thunderbirda pri nastavení násobiča na 12above je jeho hodnota 12,5 a nie 13
Procesor je na FSB 133MHz veľmi nestabilný
Po nabehnutí do W98 do 30 sekúnd zamrzne, ale na rôznych miestach
V Gold memory po nabehnutí testu zamrzne na rovnakom mieste:
pri 512MB po 26 sekundách
pri 768MB po 37 sekundách
Rovnako sa správa aj pri 131MHz aj pri zvýšenom napätí procesora(1,675V)
ako aj pamätí (3.5V) a rôznych násobičoch (6 až 12,5)
Pri FSB 130MHz je procesor (počítač) úplne stabilný
(Gold memory, Memtest, Prime95, BurnK7,...)
Takže teraz mám stabilné 2 varianty:
1/ 12,5x129,3 = 1616MHz a pamäte na 129,3 pri 3,4V
2/ 12,5x113,3 = 1416 a pamäte na +33, čiže 151MHz pri 3.5V
V oboch prípadoch je procesor stabilný už na 1.45V (v druhom asi aj menej, ale neskúšal som)
teplota išla výrazne dole a to pri stále nízkych otáčkach ventilátora
čidlo som zasunul úplne dole do chladiča, hodnoty pre 1616MHz pri 1.45V:
teplota a napätia pri Idle
CPU = 36°C, U5V = 4.98V U12V = 11.86V
teplota a napätia pri CPU BurnK7
CPU = 42°C, U5V = 4.91V U12V = 12.01V
Problém s FSB > 130MHz vyriešený (28.1.2003)
Pomohla zmena nastavenia v Biose (Output Drive Strength na 2 namiesto 1)
Nové nastavenie na 1733,8 (XP2100+) (138,7x12,5) pri 1,575V CPU a 3,5V IO a pamäte
teplota a napätia pri Idle
CPU = 40°C, U5V = 4.95V U12V = 11.92V
teplota a napätia pri CPU BurnK7
CPU = 47°C, U5V = 4.88V U12V = 12.01V
teplota okolia bola vždy 25,0°C a v Case bolo od 32°C do 34°C
teplota pamätí v klude 39-40°C, pri memtest 44-45°C
vetráky v zdroji som zapojil do série, hluk je výrazne nižší, ale asi
ich budem musieť zapojiť paralelne s nejakým odporom, aby sa teplota v Case znížila
Procesor Athlon XP(Thoroughbred B0) 1700+(1467MHz)@? ( 1.6V) (4.2.2003)
AXDA1700DUT3C
JIUGB 0251 UPWW
Tak som konečne zohnal G-čkovú sériu, uvídíme či a o koľko bude lepšia ako C-čková
odhodlal som sa prepáliť mostíky L3, aby sa uvolnila premapovaná sada násobičov
s premapovanou sadou nechce ísť, ak je delič PCI na 4, takže používam len FSB 100-112MHz
a pamäť +33MHz
takže ide aj na 2070MHz pri 1.825V, ale to už ventilátor hučí naplno a teplota je viac ako 48°C
dá sa ešte uchladiť pri 2033MHz pri 1.8, ale pri záťaži ide ventilátor tiež naplno
používam ho teraz pri 1934(107.6x18), 1967(103,6x19) a 2006(105,6x19),
podľa potreby ticha alebo výkonu
teplota a napätia pri Idle
CPU = 41°C, U5V = 4.93V, U12V = 11.95V, Ucore=1.76V
teplota a napätia pri CPU BurnK7
CPU = 47°C, U5V = 4.81V, U12V = 12.13V, Ucore=1.74V
vetráky v zdroji som pripojil znovu na 12V, lebo v case už teplota dosahovala 36°C
teplota okolia bola vždy 25,0°C a v Case bolo od 31°C do 34°C
teplota pamätí v klude 39-40°C, pri memtest 41-43°C
Chladič Titan TTC D2TB (15.12.2000)
od 20.3.2001 vymenený za Cooler Master DP5 6H51
s bielou teplovodivou pastou z elektra
od 11.5.2002 vymenený za Cooler Master DP5-7H53F-OC
je príjemne tichý, ale chladenie nič moc
budem musieť vymyslieť niečo s umiestnením termistora
od 25.5.2002 modifikoval som Cooler Master DP5-7H53F-OC
paralelne k termistoru som dal odpor 22k
termistor som dal na cca 2cm drôty, takže ho zasuniem dovnútra chladiča
správa sa výborne:
od cca 43°C do 50°C postupne zvyšuje otáčky, je pritom celkom tichý
medzi 50°C až 52°C sa prepne na vysoké otáčky a chladí fakt dobre, žiaľ hluk je už dosť veľký
pri 1290MHz dochádza k paradoxu, že Stability test WarmCPU má 51°C, otáčky stredné a
burnK7 má 50°C a otáčky vysoké (normálne má burnK7 o cca 4°C vyššiu teplotu ako Stability test
od 1.12.2002 používam teplovodivú pastu Artic Silver III
teplota procesora klesla o 1-3°C, avšak o podobnú hodnotu stúpla teplota chladiča,
takže ventilátor prechádza na vyššie otáčky aj pri bežnej práci
termistor som nahol doboku tak, aby bol ďalej od základne, takže teraz sa
zapína na vysoké otáčky pri cca 55-56°C a prechádza na nízke medzi 49-51°C
(všetky teploty merané čidlom v sockete cez Motherboard Monitor 5.0)
od 21.1.2003 s novým Athlon XP 1700+ B0 výrazne klesla teplota
po pretaktovaní na 2006MHz a zmene odporu na čidle chladiča z 22k na 47k
je teplota pri idle 44-46°C, pri burnK7 49-52°C pri teplote okolia 25°C
ventilátor sa prepne na vysoké otáčky len pri BurnK7 a Toast pri cca 52°C
zpäť na nízke sa prepne pri cca 47°C
FD ? Floppy disk 1.44MB (15.12.2000)
vymenený za menej hlučný (16.10.2002)
IDE1 Master: -
IDE1 Slave: CD Acer CP562 52x (15.12.2000)
IDE2 Master: CD RW Sony CRX160E 12x/8x/32x (20.3.2001)
IDE2 Slave: DVD Pioneer 105SZ 16x/40x (20.3.2001)
DVD Pioneer 106S 16x/40x (+tichý režim) (25.11.2002)
AGP Videokarta s TV ATI All in Wonder 128 PRO 16MB (20.3.2001)
PowerStrip: Memory Clock 142MHz / Engine Clock 115MHz
ATI Rage Tweaker 1.3: Memory 73MHz / Core 117MHz
ATI Rage Tweaker 1.5: Memory 144MHz / Core 115MHz
videokartu nemám pretaktovanú, relatívne dosť sa hreje a má len pasívny chladič
životnosť je pre mňa dôležitejšia ako výkon (hlavné využitie TV, DVD, hry len doplnkovo)
PCI1 Chladič Titan TTC-003 (15.4.2001)
PCI2 -
PCI3 Zvuková karta Media Forte X-treme Theatre (15.12.2000)
Zvuková karta Hercules Fortissimo 2 DE (21.12.2002)
PCI4 Konektory USB3 a USB4
PCI5 STlab PCI ATA RAID - chip Silicon Image(27.2.2003)
IDE3 Master: Disk Hitachi IC35L090AVV207-0 80GB 7200rpm (25.2.2003)
IDE3 Slave: -
IDE4 Master: Disk Maxtor 54098H8 40GB 7200rpm (20.3.2001)
IDE4 Slave: -
PCI6 Sieťová karta Realtec RTL 8139 10/100 Mbit (15.12.2000)
Chladič Titan TFD 501012C (15.4.2001)
LPT1 Tlačiareň HP DeskJet 840C (20.3.2001)
COM1 Modem Microcom DeskPorte 56k Voice (20.3.2001)
COM2 Multimeter Velleman DVM340DI (25.11.2002)
USB1 Microsoft SideWinder Plug & Play Game Pad (20.12.2001)
USB2 Skener HP ScanJet 4470C (15.1.2002)
USB3 Kamera Media Forte PC Vision 640x480 (15.12.2000)
USB4 Mp3/diktafon/USB disk MusicPen 32MB (15.7.2002)
Apacer USB flash disk 128MB (7.3.2003)
GamePort
1. MidiIn/MidiOut Keyboard CASIO (11.4.1996)
2. Joystick Genius Flight F22 (15.12.2000)
Monitor
od 15.9.2000 Sony Multiscan 200GS r.v.1998/5 (júl 2001 odišiel VN zdroj)
od 19.7.2001 zapožičaný Compaq S710 r.v.2000/6
od 22.8.2001 zapožičaná iiyama Vision Master 8617E r.v.1997/9
od 21.9.2001 Relisys TF796 (obrazovka Samsung Dynaflat) r.v.2001/5
(Sony 200GS ako neopraviteľný vrátený)
prechod do servisného menu: v menu utility prejsť na posledný riadok
a podržať šípku dole viac ako 5 sekúnd
Repro Teac PowerMax 80/2 (20.3.2001)
Repro Noname (20.12.2002)
Mikrofón Sony Elektret Clip (28.12.2002)
